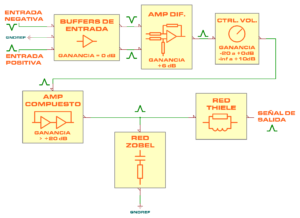

Diagrama de bloques de la tarjeta CSS-4700
El amplificador de potencia CSS-4700 es la culminación de un cuidadoso diseño de ingeniería, capaz de ofrecer una potencia excepcional con niveles de ruido y distorsión prácticamente imperceptibles. Cada componente de su arquitectura está optimizado para lograr una linealidad absoluta, dando como resultado un sonido potente, detallado y musical.
En el núcleo del sistema se encuentra la tarjeta CSS-4700, el módulo amplificador responsable de proporcionar un canal de alta fidelidad. Su arquitectura está optimizada para lograr una Distorsión Armónica Total ultrabaja y una relación señal/ruido sobresaliente, asegurando una reproducción impecable incluso bajo cargas exigentes.
La tarjeta CSS-4700 se complementa con los siguientes módulos:
SP-DR1200 – Sistema de Protección de Bocinas
Protege los altavoces contra offset de DC y transitorios de encendido, garantizando una operación fiable y segura.
PS-4700 – Fuente de Poder
Proporciona una alimentación estable y de bajo rizo, optimizada para un amplio margen dinámico y una excelente respuesta a transitorios.
Módulo opcional de Control de Volumen Baxandall
Aunque la tarjeta CSS-4700 permite la instalación de un control de volumen pasivo, este módulo opcional ofrece un nivel de precisión superior, con una regulación más suave y un seguimiento estéreo impecable.
Indicador de Nivel Logarítmico
Brinda una retroalimentación visual clara y precisa del nivel de entrada o salida en un amplio rango dinámico.
Ya sea integrado en sistemas de monitoreo de estudio o en configuraciones hi-fi de alta gama, el amplificador CSS-4700 representa la unión entre excelencia técnica y pureza sonora: un amplificador diseñado para quienes exigen control absoluto y una expresión musical genuina.
La construcción de este amplificador se consigue utilizando componentes electrónicos totalmente disponibles con los diversos proveedores de semiconductores. En términos generales, es posible utilizar casi cualquier amplificador operacional dual de bajo ruido y baja distorsión disponible, aunque para obtener una distorsión armónica en la señal de salida tan baja como 0.000045%, se ha de utilizar el amplificador operacional LM4562 o LM49720. Si se desea y se tiene a mano, también se puede utilizar el opamp NE5532 o el RC/NJM4580 que en nuestra experiencia ha demostrado un gran desempeño para esta aplicación.
La tarjeta CSS-4700 cuenta con una entrada balanceada para señales de voltaje creada a partir de un buffer y un amplificador diferencial tanto para la parte negativa como para la parte positiva de la señal. La topología empleada permite mantener una alta impedancia de entrada y un alto rechazo al modo común (CMRR), además de conservar bajo ruido y baja distorsión armónica en la señal amplificada.
El amplificador CSS-4700 también ofrece resultados impresionantes con un bajo voltaje de offset, eliminando la necesidad de componentes capacitivos en la etapa de salida. Sin embargo, para proteger los altavoces de posibles daños causados por un offset prolongado o un voltaje de corriente continua en la señal de salida, se recomienda incluir el sistema de protección para altavoces SP-DR1200 de Olas Audio.
El amplificador compuesto CSS-4700 integra una fuente bipolar regulada con protección contra desconexión o falla de alguno de los dos rieles de alimentación, con este mecanismo es posible proteger a los amplificadores operacionales y al resto de la circuitería.
A continuación se presentan las principales características del amplificador CSS-4700:
- Ultra bajo ruido y baja distorsión armónica para un sonido de la más alta calidad.
- Un canal por tarjeta (PCB).
- Entrada balanceada para minimizar el ruido y EMI.
- Protección contra sobretensión de entrada.
- CMRR en el amplificador diferencial de entrada: > 77 dB @ 1 kHz.
- THD @ 1 kHz en 8 Ω: 0.000045% @ 1W y 0.00011% @ 40 W.
- THD @ 10 kHz en 8 Ω: 0.001% @ 1W y 0.0014% @ 40 W.
- THD @ 1 kHz en 4 Ω: 0.000076% @ 3W y 0.00012% @ 56 W.
- THD @ 10 kHz en 4 Ω: 0.002% @ 1W y 0.008% @ 40 W.
- Voltaje de offset de salida: < ±2mV.
- Ancho de banda: 62 kHz, 1W -3dB.
- Respuesta de frecuencia: -0.02 dB @ 20 Hz y -0.5 dB @ 20 kHz.
- Impedancia de entrada: > 46 kΩ.
- Impedancia de salida (sin redes Zobel y Thiele @ 1 kHz): < 0.005 Ω.
- Impedancia de salida (con redes Zobel y Thiele @ 1 kHz): < 0.02 Ω.
- Factor de amortiguamiento: > 400 @ 1 kHz, 8Ω.
- Ganancia: 22.2 dB (x13).
- Sensibilidad de entrada: 1.35 Vrms @ 40W, 8Ω.
- Es compatible con los amplificadores operacionales de ultra bajo ruido/baja distorsión armónica LME49720 y LM4562, los cuales ofrecen muy buenos resultados en términos de calidad de audio.
- Incorpora una fuente de voltaje bipolar regulada con un sistema de apagado mutuo, ideal para proteger a los amplificadores operacionales durante una falla imprevista.
- Incorpora un control de volumen pasivo o la posibilidad de incluir un control de volumen Baxandall (tarjeta BAX-VOL-CTRL comercializada por Olas Audio).
- Compatible con el sistema de protección para altavoces SP-DR1200 y el sistema LLLL para indicación de nivel de audio, ambos diseñados por Olas Audio.
- PCB de alta calidad de 4 capas, con orificios chapados (ENIG Gold Fingers: 1U”) con máscara antisoldante en ambos lados e impresión en serigrafía.
- Tamaño de la tarjeta PCB: longitud=100 mm, ancho=85 mm. Incorpora cuatro orificios de fijación M3.
Los siguientes diagramas ilustran las configuraciones en las que puede integrar esta tarjeta con otros productos de Olas Audio.
Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio estéreo. Esta versión incluye una fuente de alimentación PS-4700, dos canales de amplificación (izquierdo y derecho), una tarjeta indicadora de nivel logarítmico (LLLL) y una tarjeta de protección para altavoces SP-DR1200.
Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio estéreo. Esta versión incluye una fuente de alimentación PS-4700, dos canales de amplificación (izquierdo y derecho), una tarjeta de control de volumen Baxandall, una tarjeta indicadora de nivel logarítmico (LLLL) y una tarjeta de protección para altavoces SP-DR1200.
Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio con un esquema de biamplificación. Esta versión incluye dos tarjetas de fuente de alimentación PS-4700, tres canales de amplificación (izquierdo, derecho y uno para señales de subgraves), una tarjeta de control de volumen Baxandall, una tarjeta indicadora de nivel logarítmico (LLLL), una tarjeta de amplificador sumador, una tarjeta de filtro de definición de ancho de banda y filtro pasa bajas y un par de tarjetas de protección para altavoces SP-DR1200.
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
