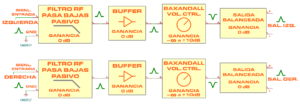

Diagrama de bloques de la tarjeta BAX-VOL-CTRL
La arquitectura Sefirot incluye las siguientes tarjetas, todas disponibles en esta tienda en línea:
-
Tarjeta de Entrada Balanceada (SUPER-BNCD-INPT)
-
Control de Volumen Baxandall (BAX-VOL-CTRL)
-
Etapa de Amplificación para Auriculares (HEADPHONE-OPAMPLFR)
-
Filtros de Definición de Banda y Pasa-Bajo para Subgraves (BWLP-FLTR-MONO)
-
Módulo de Amplificador Sumador ( SUMMING-AMP-L+R)
-
Sistema de detección de nivel LED de ley logarítmica (LLLL-INDICATOR)
-
Módulo de Fuente de Alimentación (PAMP-PSU)
La tarjeta BAX-VOL-CTRL permite la instalación de un filtro pasivo pasa bajas en la entrada para evitar que las señales de radiofrecuencia penetren en el resto del sistema de audio. Además, incorpora un búfer independiente para cada señal de entrada de audio (canales izquierdo y derecho). Después del búfer, se encuentra la etapa de volumen activo Baxandall de bajo ruido, la cual incluye una sección de amplificación y dos amplificadores inversores conectados en paralelo. El flujo de señal previamente descrito se aplica a cada uno de los canales, y el esquema general se muestra en el diagrama a bloques. El diseño de esta tarjeta está inspirado en el concepto de Douglas Self de implementar el volumen Baxandall activo con la ganancia transferida a la etapa de entrada.
Las siguientes son las principales características operativas de la tarjeta BAX-VOL-CTRL:
- Los buffers de entrada de esta tarjeta permiten conseguir valores muy bajos de ruido y distorsión armónica.
- Ganancia de salida entre -inf y +10 dB.
- Salidas balanceadas para cada canal.
- Fuente de alimentación independiente para cada canal (opcional).
- THD+N: Vin=1 Vrms, Vo= 3 Vrms: 0.000032 % a 1 kHz y 0.000096 % a 10 kHz, en una carga de 600 Ω. Vin=1 Vrms, Vo= 1.24 Vrms: 0.000012 % a 1 kHz y 0.000043 % a 10 kHz, en una carga de 600 Ω.
- Ancho de banda: > 300 kHz.
- Respuesta en frecuencia: -0.26 dB a 20 Hz y -0.13 dB a 20 kHz.
- Crosstalk < -100 dB @ 1 kHz
- PCB de alta calidad de doble cara, con orificios metalizados (HASL sin plomo) y máscara antisoldante en ambas capas.
- Impedancia de entrada: > 46kΩ
- Consumo de corriente: 130mA Max.
- Tamaño de la tarjeta: longitud=100mm, ancho=88 mm. Incorpora cuatro orificios de fijación M3.
A continuación se muestran un par de diagramas de interconexión para construir un preamplificador utilizando diferentes tarjetas diseñadas por Olas Audio.
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con dos filtros pasa bajas/definición de ancho de banda independientes
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con un amplificador sumador y un filtro pasa bajas/definición de ancho de banda
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
