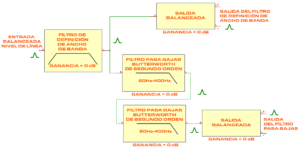

Diagrama de bloques de la tarjeta BWLP-FLTR-MONO
La arquitectura Sefirot incluye las siguientes tarjetas, todas disponibles en esta tienda en línea:
-
Tarjeta de Entrada Balanceada (SUPER-BNCD-INPT)
-
Control de Volumen Baxandall (BAX-VOL-CTRL)
-
Etapa de Amplificación para Auriculares (HEADPHONE-OPAMPLFR)
-
Filtros de Definición de Banda y Pasa-Bajo para Subgraves (BWLP-FLTR-MONO)
-
Módulo de Amplificador Sumador ( SUMMING-AMP-L+R)
-
Sistema de detección de nivel LED de ley logarítmica (LLLL-INDICATOR)
-
Módulo de Fuente de Alimentación (PAMP-PSU)
La tarjeta BWLP-FLTR-MONO consta de un filtro de definición de ancho de banda, un filtro pasa bajas y una salida balanceada para cada una de estas etapas (ver diagrama de bloques). Diseñada principalmente para preamplificadores de audio, sistemas de bi-amplificación y amplificación de subwoofers.
De acuerdo con su diagrama de bloques, después del filtro de Definición de Ancho de Banda, este diseño implementa un filtro pasa-bajas utilizando dos etapas Butterworth de segundo orden con frecuencia programable (80 Hz–400 Hz). Estas etapas se combinan para formar un filtro pasa-bajas Linkwitz-Riley de cuarto orden, ambas implementadas con la topología Sallen-Key en configuración de ganancia unitaria. Por último, se encuentran las salidas balanceadas correspondientes a cada filtro.
Las siguientes son las principales características de la tarjeta BWLP-FLTR-MONO:
- Entrada monoaural.
- Salida monoaural (para ambos filtros: Pasa Bajas y Definición de Ancho de Banda).
- Salidas balanceadas para ambos tipos de filtros.
- THD+N del filtro pasa bajas: Vo=1.23 Vrms; 0.00004% a 100 Hz con una carga de 600 Ω.
- THD+N del filtro de Definición de Ancho de Banda: Vo=1.23 Vrms; 0.00004% a 100 Hz, 0.00003% a 1 kHz y 0.00009% a 10 kHz con una carga de 600 Ω.
- Frecuencia de corte para el filtro pasa bajas de 4º orden (-6 dB): 165 Hz.
- Frecuencia de corte para el filtro de Definición de Ancho de Banda: 50 kHz.
- Respuesta en frecuencia del filtro pasa bajas: -0.6 dB a 20 Hz y -39 dB a 500 Hz.
- Respuesta en frecuencia del filtro de Definición de Ancho de Banda: -0.6 dB a 20 Hz y -0.48 dB a 20 kHz.
- PCB de alta calidad de doble cara, con orificios metalizados (HASL sin plomo) y máscara antisoldante en ambas capas.
- Pérdida de ganancia en la banda media de -0.35 dB.
- Impedancia de entrada: > 28 kΩ @ 1 kHz
- Consumo de corriente: 85 mA Máx.
- Tamaño de la tarjeta: longitud=100mm, ancho=70 mm. Incorpora cuatro orificios de fijación M3.
A continuación se muestran un par de diagramas de interconexión para construir un preamplificador utilizando diferentes tarjetas diseñadas por Olas Audio.
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con dos filtros pasa bajas/definición de ancho de banda independientes
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con un amplificador sumador y un filtro pasa bajas/definición de ancho de banda
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
