Diagrama de bloques de la tarjeta PS-4700
La fuente de alimentación PS-4700 complementa a las tarjetas CSS-4700 y SP-DR1200, que corresponden al amplificador compuesto de audio y al sistema de protección de altavoces respectivamente, ambas diseñadas por Olas Audio.
Se trata de una fuente de alimentación de CD no regulada que permite utilizar tanto transformadores ferromagnéticos como toroidales. Utiliza un puente rectificador con encapsulado GBJ junto con un grupo de capacitores snubber para minimizar el ruido de conmutación de los diodos y un banco de capacitores de reserva. Cuenta con fusibles de protección para cada uno de los rieles de alimentación así como un LED indicador de encendido. Además, incluye una serie de pines header auxiliares de conexión a GND, VCC y VEE así como de un pin header para la señal de referencia de corriente alterna utilizada en el sistema de protección de altavoces SP-DR1200.
Utiliza dos pares de conectores de bloque terminal en la salida para una cómoda interconexión con dos tarjetas CSS-4700. Esto permite crear una versión estéreo del amplificador.
A continuación se presentan las características principales de la fuente de alimentación PS-4700:
- Voltaje de salida rectificado y no regulado.
- El voltaje de salida de CD varía según el transformador utilizado. Idealmente, debe estar en el intervalo de ±25V a ±35V máx.
- Capacidad de corriente constante de salida de hasta 10 Amperios.
- El footprint del puente rectificador admite múltiples capacitores snubber para reducir la generación de ruido de alta frecuencia.
- Los rieles principales de la fuente de alimentación cuentan con múltiples condensadores de filtrado de alta frecuencia para limitar la propagación de ruido hacia la salida..
- PCB de alta calidad de doble cara con orificios metalizados (HASL sin plomo) con serigrafía y máscara antisoldante en ambas capas.
- Ruido de rizado: < -66 dB para ambos rieles.
- Tamaño de la PCB: longitud = 100 mm, ancho = 72 mm. Incorpora cuatro orificios de fijación M3.
Los siguientes diagramas ilustran las configuraciones en las que puede integrar esta tarjeta con otros productos de Olas Audio.

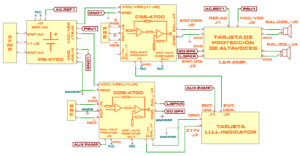

Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio estéreo. Esta versión incluye una fuente de alimentación PS-4700, dos canales de amplificación (izquierdo y derecho), una tarjeta indicadora de nivel logarítmico (LLLL) y una tarjeta de protección para altavoces SP-DR1200.

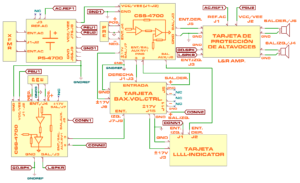

Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio estéreo. Esta versión incluye una fuente de alimentación PS-4700, dos canales de amplificación (izquierdo y derecho), una tarjeta de control de volumen Baxandall, una tarjeta indicadora de nivel logarítmico (LLLL) y una tarjeta de protección para altavoces SP-DR1200.

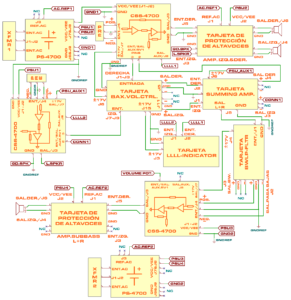

Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio con un esquema de biamplificación. Esta versión incluye dos tarjetas de fuente de alimentación PS-4700, tres canales de amplificación (izquierdo, derecho y uno para señales de subgraves), una tarjeta de control de volumen Baxandall, una tarjeta indicadora de nivel logarítmico (LLLL), una tarjeta de amplificador sumador, una tarjeta de filtro de definición de ancho de banda y filtro pasa bajas y un par de tarjetas de protección para altavoces SP-DR1200.
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
