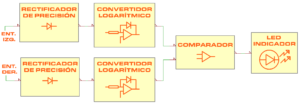

Diagrama de bloques de la tarjeta LLLL-INDICATOR
La tarjeta LLLL-INDICATOR fue diseñada específicamente como un indicador de nivel para preamplificadores de audio, amplificadores de auriculares y amplificadores de potencia. Cuenta con un rectificador de precisión seguido de un convertidor logarítmico; el funcionamiento de estos bloques se basa en varios amplificadores operacionales. Después de la etapa del convertidor logarítmico, se emplea un comparador para detectar los niveles de la señal de audio entrante, activando un indicador LED.
El flujo de señal descrito anteriormente es aplicable a cada canal (izquierdo y derecho), y el esquema completo se ilustra en el diagrama de bloques. El diseño de esta tarjeta se inspira en el circuito indicador de nivel logarítmico de Douglas Self.
Las siguientes son las principales características de la tarjeta LLLL-INDICATOR:
- Capacidad para detección de señales estéreo.
- Proporciona más información que un medidor de picos de voltaje utilizando un solo LED.
- Nivel adecuado de preamplificación cuando el LED se ilumina aproximadamente el 50% del tiempo.
- Impedancia de entrada > 10 kΩ
- Rango de nivel: aproximadamente 10 dB (LED apagado hasta totalmente encendido).
- PCB de alta calidad de doble cara, con orificios metalizados (HASL sin plomo) y máscara antisoldante en ambas capas.
- Consumo de corriente: 80 mA Max.
- Tamaño de la tarjeta: longitud = 96 mm, ancho = 61 mm. Incorpora cuatro orificios de fijación M3.
A continuación se muestran un par de diagramas de interconexión para construir un preamplificador utilizando diferentes tarjetas diseñadas por Olas Audio.

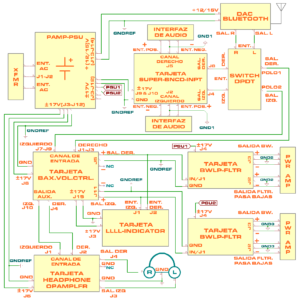

Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con dos filtros pasa bajas/definición de ancho de banda independientes

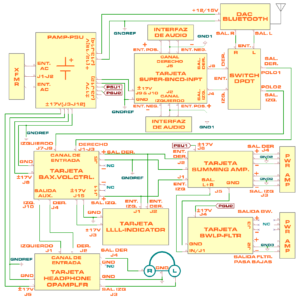

Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con un amplificador sumador y un filtro pasa bajas/definición de ancho de banda
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
