KTR-4000 MASTER BOARD

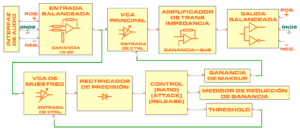

Diagrama de bloques de la tarjeta MIX BUS COMPRESSOR MASTER.

El Compresor Estéreo para Mezcla KTR-4000 es un procesador de rango dinámico diseñado con gran precisión para aportar cohesión y un acabado profesional a cualquier mezcla. Basado en amplificadores controlados por voltaje (VCA) de alto desempeño, este compresor ofrece ese punch y ese glue característicos de tantos discos clásicos, ahora refinados con la estabilidad y flexibilidad de un diseño moderno.

El compresor KTR-4000 está compuesto por varios módulos independientes que trabajan de forma perfectamente integrada:

• Master Board (Canales izquierdo y derecho; descrita en esta página) – Constituye el núcleo del compresor. Emplea una arquitectura VCA de doble canal para lograr una compresión estéreo perfectamente equilibrada, con un nivel de distorsión extremadamente bajo.

• Control Panel Board – Aloja todos los selectores rotativos y potenciómetros de precisión para Attack, Threshold, Ratio, Release y otros parámetros esenciales, permitiendo ajustes suaves, consistentes y con una sensación táctil sólida.

• Turbo Board – Garantiza un verdadero funcionamiento estéreo del sidechain, manteniendo la imagen estéreo estable y una compresión uniforme en ambos canales, incluso en mezclas con alto dinamismo.

• Autofade Board – Permite realizar transiciones de fade-in y fade-out de forma suave y programable directamente desde el compresor, ideal para procesos de masterización o automatización.

Ya sea en el bus principal de mezcla, en subgrupos o en cadenas de masterización, el compresor KTR-4000 aporta profundidad y cohesión sin sacrificar claridad. Ofrece un control firme de las bajas frecuencias, un campo estéreo más definido y ese glue analógico que convierte una buena mezcla en un resultado verdaderamente terminado.

¿En qué consiste un compresor para mezcla de bus estéreo?

Un compresor de bus ayuda a controlar el rango dinámico de toda una mezcla de audio. Esto lo hace reduciendo el nivel de los picos de la señal y de forma simultánea incrementando las partes más tenues de la mezcla. Lo anterior ayuda a crear un sonido más consistente y cohesivo. Al comprimir toda la mezcla, un compresor puede añadir una sensación de cohesión a los elementos individuales de la pista de audio, lo cual permite integrar diferentes instrumentos, haciéndolos sonar como si pertenecieran al mismo espacio sonoro.

Como se muestra en su diagrama de bloques, cada canal comienza con una entrada balanceada, pasando por un procesamiento simultáneo a través de un VCA de muestreo y el VCA principal. El papel del VCA de muestreo es modular el rango dinámico de la señal de entrada. En la siguiente etapa, se encuentra un rectificador de precisión y los circuitos asociados para determinar la relación de compresión, así como los tiempos de ataque y liberación o release. Las etapas posteriores incluyen un medidor de reducción de ganancia, control de ganancia de compensación (para compensar la señal original después de la reducción de ganancia) y el control de umbral.

La salida del control de umbral o threshold retroalimenta la terminal de control del VCA de muestreo, mientras que la salida del control de ganancia se inyecta a la terminal de control del VCA principal. Después del VCA principal, un amplificador de transimpedancia convierte la señal de corriente del VCA principal en una señal de voltaje. Como etapa final se encuentra la salida balanceada.

Es importante enfatizar que el comportamiento inherente del amplificador diferencial en la entrada balanceada resulta en una ganancia añadida de +6 dB. Por lo tanto, es necesario compensar esta ganancia en la etapa de salida de corriente del VCA principal. Este ajuste asegura que todo el sistema mantenga un nivel de ganancia general consistente.

Las siguientes son las principales características de la MASTER BOARD del compresor KTR-4000:

• Entradas balanceadas estéreo
• La mayor parte del diseño se basa exclusivamente en el uso de amplificadores bipolares duales, como el NE5532, LM4562 o LME49720.
• Fuente de alimentación incorporada (±15V y ±12V)
• Ancho de banda: 222 kHz.
• Respuesta en frecuencia: -0.05 dBV a 20 Hz y -0.08 dBV a 20 kHz.
• Relación de rechazo de modo común (CMRR): Mejor que 77 dB @ 120 Hz.
• Ruido de rizado: mejor que -95 dBV para todos los reguladores
• Ruido de fondo: -127 dBu
• Impedancia de entrada: > 17 kΩ
• Margen de salida: > +22 dBu
• Crosstalk: < -95 dBV @ 1kHz
• Consumo de corriente de entrada (todas las tarjetas conectadas): 0.1 AC Máx.
• Permite la integración de la tarjeta THAT2002T-1 VCA.
• PCB de alta calidad de 2 capas, con orificios chapados (ENIG Gold Fingers: 1U”) con máscara antisoldante en ambos lados e impresión en serigrafía.
• Tamaño de la tarjeta: longitud = 124 mm, ancho = 177 mm. Incorpora cuatro orificios de fijación M3.

Medición de THD utilizando un solo VCA principal (THAT2181).

Medición de THD utilizando una tarjeta PARLL-VCA (THAT2002T-1) .

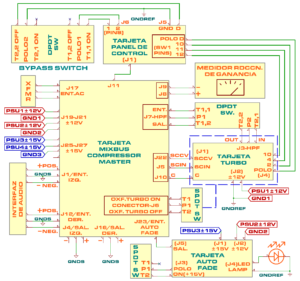

La siguiente figura ilustra la interconexión entre las diversas tarjetas diseñadas por Olas Audio, que conforman al compresor para mezcla de bus estéreo.

La construcción del compresor de audio profesional de Olas Audio requiere la interconexión de múltiples tarjetas, así como la integración de un medidor de reducción de ganancia y de interruptores distribuidos entre las tarjetas CTRL-PANL, AUTO-FADE y TURBO-MODE.

El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
