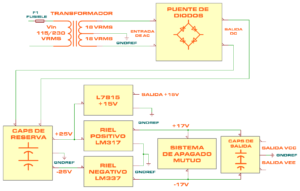

Diagrama de bloques de la tarjeta PAMP-PSU
La arquitectura Sefirot incluye las siguientes tarjetas, todas disponibles en esta tienda en línea:
-
Tarjeta de Entrada Balanceada (SUPER-BNCD-INPT)
-
Control de Volumen Baxandall (BAX-VOL-CTRL)
-
Etapa de Amplificación para Auriculares (HEADPHONE-OPAMPLFR)
-
Filtros de Definición de Banda y Pasa-Bajo para Subgraves (BWLP-FLTR-MONO)
-
Módulo de Amplificador Sumador ( SUMMING-AMP-L+R)
-
Sistema de detección de nivel LED de ley logarítmica (LLLL-INDICATOR)
-
Módulo de Fuente de Alimentación (PAMP-PSU)
La elección del transformador para esta fuente de poder, depende de la entrada de la red eléctrica de su país, ya sea 115 Vrms/60 Hz o 230 Vrms/50 Hz. La capacidad del transformador debe estar entre 25VA y 36VA. Se espera que la salida de voltaje sea de alrededor de 36Vrms con una derivación central, creando dos ramas de 18Vrms cada una. Esta tarjeta no incluye portafusibles, por lo que es importante que instale un fusible de tipo retardado de 250V/400mA en el devanado primario del transformador. Posteriormente, el devanado secundario del transformador se conecta a un puente rectificador de diodos y luego a un conjunto de capacitores de filtrado.
Además de los reguladores LM317 y LM337, esta tarjeta permite instalar un regulador L7815 para facilitar la operación de una tarjeta DAC con una fuente de alimentación unipolar independiente.
Por otro lado, el sistema de apagado mutuo se encarga de desactivar el regulador que permanece activo después de que el otro deja de funcionar debido a una falla imprevista. Esto protege a los amplificadores operacionales involucrados en el sistema de audio.
Las siguientes son las principales características de la tarjeta PAMP-PSU:
- Voltaje de salida (se recomiendan ±15 a ±17 V para la correcta operación de los amplificadores operacionales). Corriente de salida de hasta 1 A asumiendo un disipador de calor adecuado para los reguladores.
- El footprint de la tarjeta permite instalar un puente rectificador con múltiples capacitores snubber para prevenir la generación de ruido de alta frecuencia (HF).
- Esta fuente de alimentación cuenta con un mecanismo de apagado mutuo que protege a los amplificadores operacionales de las tarjetas conectadas contra daños causados por fallos asimétricos en los rieles de alimentación. Este mecanismo garantiza que dichos amplificadores solo operen bajo condiciones de voltaje seguras.
- PCB de alta calidad de doble cara, con orificios metalizados (HASL sin plomo) y máscara antisoldante en ambas capas.
- Tamaño de la tarjeta: longitud=92 mm, ancho=75 mm. Incorpora cuatro orificios de fijación M3.
- PSRR LM317: >70 dB @ 1 kHz
- PSRR LM337: >78 dB @ 1 kHz
- Ruido de rizado: < -104 dB para LM317 y -110 dB para el LM337.
A continuación se muestran un par de diagramas de interconexión para construir un preamplificador utilizando diferentes tarjetas diseñadas por Olas Audio.
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con dos filtros pasa bajas/definición de ancho de banda independientes
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con un amplificador sumador y un filtro pasa bajas/definición de ancho de banda
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
