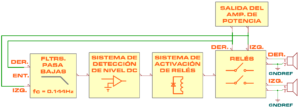

Diagrama de bloques de la tarjeta SP-DR1200
La conexión de un altavoz a un amplificador acoplado en CD sin una protección adecuada representa un riesgo no solo para la integridad de los altavoces, sino también para la seguridad del usuario, ya que su bobina podría sobrecalentarse y ocasionar un incendio.
El sistema de protección de altavoces SP-DR1200 permite un encendido con un retraso mayor o igual a 3.9 segundos así como una desconexión de los altavoces empleados por el amplificador CSS-4700 con un tiempo no mayor a 13 milisegundos (sin tomar en cuenta la estabilización del relevador utilizado).
Su mecanismo de acción se basa en un filtro pasabajas de primer orden con una frecuencia de corte aproximada de 0.144 Hz y un comparador con un nivel de detección no mayor a ±2V. Su diseño se consigue a partir de circuitería discreta, lo que permite la operación de esta tarjeta con un amplio intervalo de voltajes positivo y negativo, desde ±18V hasta ±35V.
El sistema de protección SP-DR1200 es de tipo estéreo y el PCB está preparado para aceptar dos tipos de footprint para distintos relevadores.
Las siguientes son las principales características de operación de la tarjeta SP-DR1200:
- Sistema de protección de dos canales basado en la activación por relé.
- Ultra bajo ruido y baja distorsión armónica para un sonido de la más alta calidad.
- Puede configurarse para operar a 12V o 24V para diferentes condiciones de activación del relé (del tipo normalmente abierto).
- Acción de encendido lento y apagado rápido para evitar transitorios en los altavoces al encender o apagar el sistema.
- Rápida detección de voltaje de offset positivo o negativo, así como de fallos en la línea de CA.
- Filtros independientes para cada canal, con una frecuencia de corte de 0.144 Hz.
- THD+N: 0.000054% @ 1 kHz @ 1W y 0.00011% @ 40 W en una carga de 8Ω. Relé Tianbo HJR-3FF-S-Z activado a 12 voltios.
- THD+N: 0.001% @ 10 kHz @ 1W y 0.0015% @ 40 W en una carga de 8Ω. Relé Tianbo HJR-3FF-S-Z activado a 12 voltios.
- Retraso en el encendido para evitar ruidos al encender el sistema.
- PCB de alta calidad de doble cara con orificios metalizados (ENIG Gold Fingers: 1U”) con máscara antisoldande en ambos lados y serigrafía.
- Tamaño de la PCB: longitud = 100 mm, ancho = 66 mm. Cuenta con cuatro orificios de fijación M3.
- Tiempo de activación de 3 a 4 segundos para evitar ruidos en el proceso de encendido.
- Tiempo de desconexión de 13 milisegundos al apagar la alimentación.
- Tiempo de desconexión aproximado de 28 milisegundos en presencia de un voltaje de offset en la señal de salida.
- Indicador LED de encendido/apagado del relé.
- La detección se realiza tanto con niveles negativos como positivos.
- Uso de bloques terminales para facilitar la interconexión con la tarjeta CSS-4700.
Los siguientes diagramas ilustran las configuraciones en las que puede integrar esta tarjeta con otros productos de Olas Audio.
Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio estéreo. Esta versión incluye una fuente de alimentación PS-4700, dos canales de amplificación (izquierdo y derecho), una tarjeta indicadora de nivel logarítmico (LLLL) y una tarjeta de protección para altavoces SP-DR1200.
Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio estéreo. Esta versión incluye una fuente de alimentación PS-4700, dos canales de amplificación (izquierdo y derecho), una tarjeta de control de volumen Baxandall, una tarjeta indicadora de nivel logarítmico (LLLL) y una tarjeta de protección para altavoces SP-DR1200.
Interconexión entre diferentes tarjetas de Olas Audio para construir un amplificador de potencia de audio con un esquema de biamplificación. Esta versión incluye dos tarjetas de fuente de alimentación PS-4700, tres canales de amplificación (izquierdo, derecho y uno para señales de subgraves), una tarjeta de control de volumen Baxandall, una tarjeta indicadora de nivel logarítmico (LLLL), una tarjeta de amplificador sumador, una tarjeta de filtro de definición de ancho de banda y filtro pasa bajas y un par de tarjetas de protección para altavoces SP-DR1200.
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
