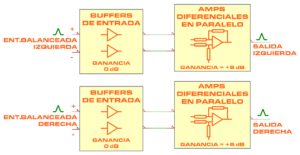

Diagrama de bloques de la tarjeta SUPER-BNCD-INPT
La arquitectura Sefirot incluye las siguientes tarjetas, todas disponibles en esta tienda en línea:
-
Tarjeta de Entrada Balanceada (SUPER-BNCD-INPT)
-
Control de Volumen Baxandall (BAX-VOL-CTRL)
-
Etapa de Amplificación para Auriculares (HEADPHONE-OPAMPLFR)
-
Filtros de Definición de Banda y Pasa-Bajo para Subgraves (BWLP-FLTR-MONO)
-
Módulo de Amplificador Sumador ( SUMMING-AMP-L+R)
-
Sistema de detección de nivel LED de ley logarítmica (LLLL-INDICATOR)
-
Módulo de Fuente de Alimentación (PAMP-PSU)
La tarjeta SUPER-BNCD-INPT emplea buffers dedicados para cada parte de la señal de entrada (hot y cold) . Los buffers se conectan a su vez a un par de amplificadores diferenciales, cuyas salidas se suman utilizando resistores de bajo valor. Este principio se aplica a cada canal, como se muestra en el diagrama de bloques. El diseño de esta tarjeta se basa en el concepto de ‘Entrada Balanceada de Bajo Ruido’ de Douglas Self.
Las siguientes son las principales características de la tarjeta SUPER-BNCD-INPT:
- Entrada balanceada con buffer para minimizar el ruido y la distorsión armónica.
- Calidad de sonido basada estrictamente en amplificadores operacionales (NO amplificador diferencial integrado, NO Balanced Line Receivers).
- Salidas no balanceadas para ambos canales.
- Protección contra sobretensión en la etapa de entrada.
- THD+N: 0.00001% a 1 kHz y 0.00009% a 10 kHz en una carga de 600 Ω a nivel de línea 1.23 Vrms (+4 dBu).
- Margen de salida: > +22 dBu
- Crosstalk: < -97 dBV @ 1kHz
- Ancho de banda: 500 kHz
- Respuesta en frecuencia: -0.05 dB a 20 Hz y -0.13 dB a 20 kHz.
- PCB de alta calidad de doble cara, con orificios metalizados (HASL sin plomo) y máscara antisoldante en ambas capas.
- Impedancia de entrada: > 46 kΩ
- Consumo de corriente: 80 mA máx. para ambos canales.
- Tamaño de PCB: longitud=100 mm, ancho=77 mm. Incluye cuatro orificios de fijación M3.
- Relación de rechazo de modo común (CMRR): Mejor que 80 dB a 120 Hz. Mejor que 77 dB a 1 kHz.
A continuación se muestran un par de diagramas de interconexión para construir un preamplificador utilizando diferentes tarjetas diseñadas por Olas Audio.
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con dos filtros pasa bajas/definición de ancho de banda independientes
Interconexión entre diferentes tarjetas de Olas Audio para construir un preamplificador con un amplificador sumador y un filtro pasa bajas/definición de ancho de banda
El costo publicado es únicamente por la tarjeta PCB. Se envía lista de componentes e instrucciones al realizar la compra.
